Dimensionnement des réseaux d'évacuations - Programme SanitEvac

Dimensionnement des réseaux d'évacuations d'eaux sanitaires et d'eaux pluviales dans les bâtiments - Selon les règles de calcul du DTU 60.11-P-2 (2013)

Caractéristiques et fonctions principales du programme SanitEvac

Le programme de calcul SanitEvac fonctionne sur Excel et a été établi en fonction des règles de calcul des installations de plomberie sanitaire et d'eaux pluviales selon le : DTU 60.11 P-2 10 Août 2013 - Partie 2 : Évacuation des eaux usées et des eaux vannes.

Il permet de dimensionner et d'effectuer le calcul et le dimensionnement des installations d'évacuation gravitaire des eaux usées et eaux vannes dans les bâtiments et s'applique sur tous les types de réseaux et tient compte tout particulièrement des conditions de fonctionnement et des particularités spécifiques liées au dimensionnement des réseaux d’écoulement, telles que :

  • La nature des différents types de matériaux utilisés (cuivre, PVC, fonte, acier, etc.)
  • Le contrôle des vitesses de passage dans les réseaux d’écoulement d’eau.
  • L’utilisation des évacuations soit en réseau unitaire (remplissage à 7/10ème) ou séparatif (remplissage 5/10ème).

Le programme de calcul est pourvu de 4 feuilles de calcul distinctes pour le dimensionnement des installations, à savoir :

  • 1 feuille : DIMENSIONNEMENT RESEAUX D'EVACUATIONS D'ASSAINISSEMENT EU et EV – soit avec réseau unitaire (remplissage à 7/10ème) ou séparatif (remplissage 5/10ème).
  • 1 feuille : DIMENSIONNEMENT RESEAUX D'EAUX PLUVIALES (DEP & COLLECTEURS avec remplissage à 7/10ème)
  • 1 feuille : DIMENSIONNEMENT CHUTES EAUX PLUVIALES (Toitures avec revêtement d’étanchéité) - NF DTU 60.11 – 2013
  • 1 feuille : CALCUL DES DEBITS RESEAUX D'EVACUATIONS A USAGE COLLECTIF + Dimensionnement des colonnes de chutes séparées EU et EV.

Des modules de calculs complémentaires sont incorporés au programme, avec notamment :

  • Un module d’affichage des débits de base.
  • Un programme de calcul d'évaluation de la puissance motorisée de pompe en fonction de la charge calculée.

Le programme de calcul est pourvu d'une commande barre personnalisée donnant accès aux différentes procédures, boîtes de calcul et macro-commandes.

Les fichiers de travail sont créés séparément permettant d'alléger le stockage des données.

Les matériaux intégrés dans le programme Evacuations pour le calcul de dimensionnement des réseaux d’écoulement, sont :

  • Cuivre
  • PVC
  • Fonte
  • Acier
  • Grès-Béton

Le fichier de travail peut être constitué de différentes feuilles de calcul. Vous pouvez à partir du même fichier, insérer une nouvelle feuille de calcul ou dupliquer la feuille de calcul en cours pour une étude similaire et apporter les modifications complémentaires par la suite.

Intégration de la barre d’outils personnalisée du programme de calcul sur Excel

Le programme Evacuations est pourvu d'une barre de commande personnalisée donnant accès aux différentes fonctions, macro-commandes, etc. qui s’ajoutent dans l'environnement de Microsoft Excel.

Sur Excel 2007 / 2010, la barre de commande est accessible en cliquant sur l’onglet « Compléments » qui est disponible après avoir chargé le programme de calcul et en activant les macros. Sur les versions  Excel antérieures à 2007, la barre de commande personnalisée s’intègre automatiquement lors de l’ouverture du programme.

Dans le cas présent, la barre d’outils personnalisée du programme Evacuations de ThermExcel s’est rajoutée. (Ceci est valable également pour les autres programmes)

sanitEvac, calcul evacuation sanitaire

Sur cette barre d’outils personnalisée on peut accéder à différentes fonctions du programme.

On va en premier lieu cliquer sur «Evacuations : Documents» ou va s’afficher un menu déroulant  et en cliquant sur « Création d’un fichier de travail » on va créer un document de travail qu’on pourra ensuite sauvegarder.

Les fichiers de travail sont créés séparément permettant d'alléger le stockage des données.

SanitEvac, dimensionnement reseau sanitaire



CALCUL ET DIMENTIONNEMENT DES EVACUATIONS

Termes et définitions

Le présent document est une synthèse des règles de calcul dans le but de dimensionner les installations d'évacuation gravitaire des eaux usées et des eaux vannes dans les bâtiments.

Il reprend partiellement les règles de calcul des installations de plomberie sanitaire d’évacuation et d'eaux pluviale indiquées dans le la norme homologuée : NF-DTU 60.11 P-2 du 10 Août 2013

Les règles de calcul et les données de bases qui suivent s'appliquent uniquement aux systèmes d'évacuation gravitaire à colonnes de chute séparées.

A noter que le DTU 60.11 reprend en compte certains éléments des référentiels européens (NF EN 12056-2), tels que :

  • Le calcul des débits d’évacuation et du type d’utilisation,
  • les diamètres de raccordement des équipements sanitaires,
  • Les diamètres des colonnes de chute (EU, EV et EP),
  • Les diamètres des collecteurs uniques ou séparés (EU+EV) et réseaux EP.
Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

  • Eaux usées : on entend par eaux usées toutes combinaisons d’eaux en provenance d’activités domestiques, industrielles ou commerciales, d’eaux de ruissellement, et accidentellement d’eaux d’infiltration (ou Eaux grises)
  • Eaux vannes : on entend par eaux vannes des eaux usées contenant exclusivement les matières fécales, l’urine et le papier toilette (ou Eaux noires)
  • Le réseau unitaire : Il est constitué d'un seul collecteur qui assure le transport des eaux usées et des eaux vannes.
  • Le réseau séparatif : Il est constitué de deux réseaux, l'un pour évacuer les eaux usées et l’autre pour les eaux vannes.
  • Entrée d’eaux pluviales (EEP) - Une entrée d’eaux pluviales (EEP) est un terme générique pouvant désigner :
    1. une naissance;
    2. un avaloir;
    3. une boite à eau;
    4. une cuvette de branchement.
  • Descente d’eaux pluviales (DEP) - Une descente d’eau pluviale (DEP) désigne l’ensemble des éléments constitutifs suivants : tuyaux et accessoires (manchons, coudes, bagues)

Les eaux usées et pluviales doivent être évacuées selon le système séparatif, et peuvent être rassemblées seulement à l’extérieur du bâtiment.

NOTE Il est rappelé que le règlement sanitaire interdit d’évacuer les eaux vannes dans les ouvrages d’évacuation des eaux pluviales et réciproquement. Par dérogation de l’autorité sanitaire, seule l’évacuation d’eaux ménagères (ou eaux usées) peut être tolérée dans lesdits ouvrages lorsque le système d’égout public le permet.

Evacuation des eaux résiduaires dans les bâtiments

Equipement sanitaires

Raccordement individuel des appareils sanitaires

Ce tableau synthétise à la fois les charges hydrauliques et les diamètres intérieurs minimaux pour l’évacuation des appareils sanitaires et également en fonction de la nature des différents matériaux de canalisations.

diametre raccordement appareils sanitaires

La pente minimale des collecteurs est de 1 %.

schemas montage equipements sanitaires

Le diamètre intérieur de chaque branchement de vidange doit être au moins égal à celui du siphon qu’il reçoit.

Les diamètres indiqués dans les tableaux ci-dessus sont prévus pour des pentes de canalisation comprises entre 1 et 3 cm/m.

Regroupement de quelques appareils

La charge hydraulique maximale admissible (Qmax) correspond à la charge la plus grande entre :

  • le débit probable d'eaux usées (Qww) ;
  • le débit d'eaux usées de l'appareil sanitaire ayant l'unité de raccordement le plus grand (voir Tableau 1).

Le Tableau 5 donne les diamètres intérieurs minimaux des conduites de raccordement en fonction de la charge hydraulique Qmax.

charge hydraulique plomberie sanitaire

La pente recommandée est de 1 cm/m.

Les diamètres intérieurs des conduites de raccordement pour des groupes d’appareils sont précisés « à titre d’exemple » dans le tableau suivant :

evacuations regroupement appareils sanitaires

schemas montages evacuations appareils sanitaires

Commentaires

Les conduites de raccordement sont limitées à 10 m de longueur avec un maximum de 3 coudes à 90° (sans le coude de raccordement). La dénivellation maximale (H) (inclinaison 45° ou supérieure) est de 1,0 m.

La pente minimale des conduites de raccordement est de 1 %.

Collecteur d'évacuation de plusieurs appareils sanitaires

Calcul du débit probable pour  des évacuations collectives (Cas général)

Données de base (Equipements sanitaires)

Le calcul des quantités d'eaux usées (EU et EV) repose sur la détermination des appareils branchés sur le réseau collecteur et de leur indice de valeur des eaux usées (DU).

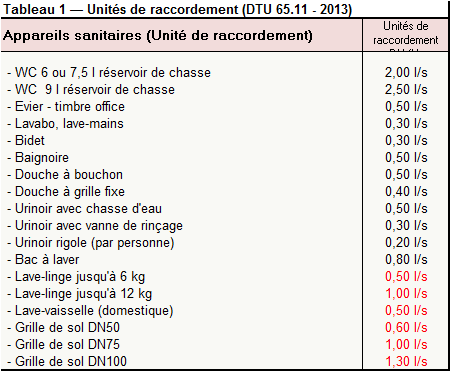

Les valeurs des unités de raccordement de divers appareils sanitaires sont données dans le Tableau 1.

Les données ci-dessous ne s'appliquent que pour le calcul et ne se réfèrent pas aux unités de raccordement des appareils sanitaires des normes de produits.

debits unitaiaires appareils sanitaires l/s

L'installation n’est pas dimensionnée en fonction de la somme de tous les DU en raison de la non utilisation simultanée de tous les équipements sanitaires qui sont installés. Le débit probable a évacuer tout au plus (Charge hydraulique maximale probable) est déterminé à l'aide de la formule suivante :

calcul debit probable plomberie sanitaire evacuations

où :

  • Qww = est le débit probable des eaux usées (l/s) ;
  • somme unite raccordement equipements sanitaires  = C’est la somme des unités de raccordement (Voir tableau 1) ;
  • K =  C'est le coefficient de simultanéité (Voir tableau 4).

La charge hydraulique maximale admissible (Qmaxi) correspond à la charge la plus grande entre :

  • le débit probable d'eaux usées (Qww) ;
  • le débit d'eaux usées de l'appareil sanitaire ayant l'unité de raccordement le plus grand (voir Tableau 1).

Coefficient de simultanéité pour les divers types d'utilisation

Les valeurs de débits caractéristiques en fonction des différentes fréquences d'utilisation des appareils évacuateurs d'eaux usées, sont indiquées dans le tableau ci-dessous.

coefficient simultaneite evacuations, type uutilisation

NOTE L’Annexe B de la NF EN 12056-2 définit certaines valeurs Qww calculées pour divers coefficients de simultanéité (K) et sommes d'unités de raccordement (DU).

NOTE Les documents particuliers du marché peuvent préciser un type d’utilisation.

Nota :

QWW est le débit probable des eaux usées d'une installation d'évacuation ou d'une partie d'installation, sur laquelle seuls des appareils sanitaires domestiques sont raccordés (voir Tableau 1) :

Dans le cas ou des débits d’évacuation en provenance d’autres appareils que ceux du tableau 1, en provenance de d’autres sources d’activités domestiques, industrielles ou commerciales, d’eaux de ruissellement, et accidentellement d’eaux d’infiltration, la formule de calcul sera la suivante :

Qp = Qww + Qc où : debit total evacuation batiment sanitaire

avec :

  • Qp = Débit total à faire transiter dans le réseau d’évacuation (en l/s)
  • QWW = Débit probable des appareils sanitaires domestiques (en l/s, voir Tableau 1)
  • Qc = Débit (l/s) cumulé ou foisonné de toutes autres combinaisons d’eaux d'évacuations. On peut citer par exemple : Les équipements de locaux techniques, pompes de relevage, condensat, les siphons de sol et eaux de parkings, les eaux d’infiltration accidentelles ou de ruissellement, etc.).

Les eaux de drainage sont à raccorder sur le réseau d’eaux pluviales.

Tableau de synthèse des débits probables et de Ø de chutes EU/EV

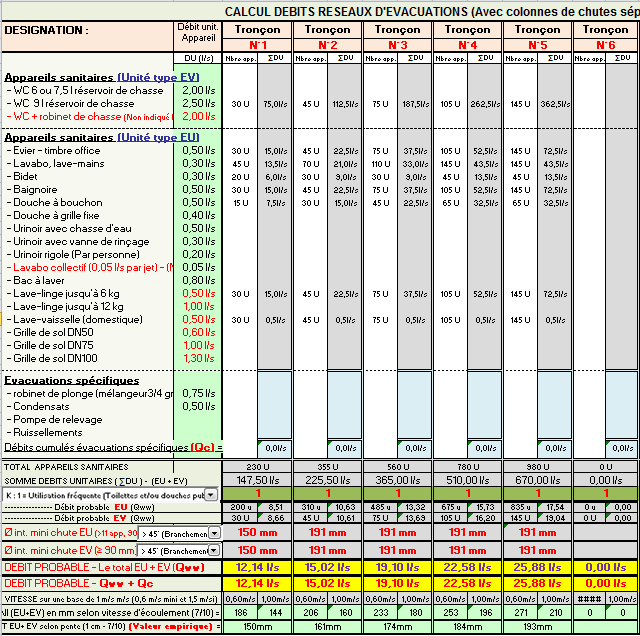

La feuille de calcul du programme SanitEvac permet d’effectuer très rapidement les calculs des débits sur chaque tronçon du réseaux d’évacuation à usage collectif  avec en plus le dimensionnement automatique des colonnes de chutes séparées EU et EV sous forme de tableau qui synthétise les résultats des différents calculs tout en étant très simple à utiliser.

calcul debit reseaux evacuations EU, EV, colonne chute

Les réseaux d’évacuation à usage collectif sont calculés comme suit :

  • Effectuer le cumul des unités de raccordement des équipements sanitaires qui sont reliés sur le réseau d’évacuation collectif pour définir le débit de base (à partir du Tableau 1)
  • Sélectionner le type d’utilisation pour définir un coefficient de simultanéité (Tableau 4) permettant de corriger le débit de base si nécessaire,
  • Le débit probable d’évacuation (Qww) total est affiché ainsi que par écoulement dissocié pour les chutes EU et EV,
  • Le diamètre par type de chute est indiqué (Ø minimal à respecter) selon les types d’embranchement effectué sur les blocs sanitaires d’étages (≤ à 45° ou > 45°),
  • Lorsque le calcul donne pour les collecteurs un diamètre inférieur au diamètre de la chute, le diamètre à prendre en considération est celui de la chute.

NOTA :

Les règles de calcul et les données de bases qui sont utilisées s'appliquent uniquement aux systèmes d'évacuation gravitaire à colonnes de chutes séparées (système IV de la norme NF EN 12056-2)

Seule la reprise des chutes EU et EV peuvent être regroupée sous réseau unitaire (Il est constitué d'un seul collecteur qui assure le transport des eaux usées et des eaux vannes.



Dimensionnement colonnes de chute

Dimensionnement des chutes d’évacuation des eaux usées et des eaux vannes

Le Tableau 7 donne les indications sur les diamètres intérieurs minimaux des colonnes de chute en fonction de la charge hydraulique maximale.

calcul diametre chute EU_EV

Les colonnes de chute d’eaux vannes ont un diamètre nominal minimal (DN) de 100 mm.

Au-delà de 11 appareils raccordés à la colonne de chute, son diamètre nominal minimal (DN) doit être de 100 (soit un diamètre intérieur minimal de 90 mm).

Système à colonnes de chutes séparées

L’évacuation des eaux usées ménagères et des eaux vannes se fait dans des conduites et des colonnes de chute séparées (voir Figure ci-dessous).

schema collecteur evacuations unitaire, separatif

NOTE 1 Ce système correspond au système IV par référence à la norme NF EN 12056-2.

Les colonnes de chute doivent être prolongées en ventilation jusqu’à l’air libre et au-dessus des locaux habités dans le même diamètre.

Toutefois, il est possible de remplacer cette conduite de ventilation à l’air libre par un clapet équilibreur de pression (voir Figure 2).

NOTE 2 Les clapets équilibreur de pression font l’objet de la procédure d’Avis Technique ou de Document Technique d’Application 1).

Ventilation des colonnes de chute

ventilation colonnes chutes toiture

  • (1) conduite de ventilation à l’air libre
  • (2) clapet équilibreur de pression

Les ventilations de plusieurs colonnes de chute peuvent être regroupées en une seule immédiatement au-dessus du dernier branchement. Le diamètre de cette sortie est le diamètre immédiatement supérieur au diamètre de la plus grande des ventilations avant regroupement.

Les parcours d’allure horizontale des ventilations doivent comporter une pente pour assurer l’évacuation des eaux de condensation vers une colonne de chute.

Chute unique

L’évacuation des eaux usées ménagères et des eaux vannes se fait dans une même colonne de chute, dite chute unique.

NOTE 1 Ce système correspond au système I tel que défini dans la norme NF EN 12056-2.

NOTE 2 L’utilisation de clapets aérateurs tels que mentionnés à l’article 42 du règlement sanitaire départemental type n’est pas prévue en cas de chute unique.

Dimensionnement des collecteurs des évacuations sanitaires
Calcul du débit et de la vitesse d’écoulement dans les canalisations

Les collecteurs des évacuations des appareils sanitaires sont dimensionnés selon la formule de Prandtl-Colebrook en fonction du diamètre intérieur et de la pente avec un coefficient de rugosité Kb de 1 mm un degré de remplissage de 50 ou 70 % (h/d) selon le cas et une viscosité de 0,00000131 m2/s.

L’utilisaton de la formule de Prandtl-Colebrook par calcul informatique ne peut se faire que par calcul itératif, c’est-à-dire par approches successives.

Pour information :

Formule d'écoulement selon Prandtl-Colebrook

formule ecoulement Prantdl-_Colebrook

Avec:

  • v = vitesse d'écoulement moyenne [m/s]
  • g = gravité terrestre [9,81 m/s2]
  • Rh = rayon hydraulique (A/U) [m]
  • A = section d'écoulement mouillée [m2]
  • U = circonférence mouillée [m]
  • Je = déclivité des lignes énergétiques [–]
  • di = diamètre interne des tuyaux [m]

Le rayon hydraulique RH est le rapport de la surface mouillée sur le périmètre mouillé.

rayon hydraulique, perimetre, surface mouillee

Le périmètre mouillé est la partie du périmètre de la section mouillée qui est en contact avec les parois de la conduite.

La vitesse d'écoulement doit être si possible :

  • inférieure à 0,6 m/s (risque de dépôt ou d'engorgement)
  • supérieure à 3 m/s (risque de dégradation des joints ou d'érosion)

Evacuation de terrains bâtis en pente

Il est recommandé pour l'évacuation des terrains bâtis les valeurs suivantes selon les pentes minimales et maximales :

pente evcauation reseau sanitaire

Dimensionnement des collecteurs des évacuations d’appareils sanitaires

La feuille de calcul du programme SanitEvac permet de dimensionner automatiquement les diamètres des réseaux d’évacuations d’assainissement EU et EV soit avec réseau unitaire (remplissage à 7/10ème) ou séparatif (remplissage 5/10ème) voire avec un réseau entièrement rempli.

Le débit probable (charge hydraulique) est calculé selon la méthode précisée dans un chapitre précédent.

Les calculs se font instantanément en fonction de la sélection du type de canalisation (PVC, Fonte, etc.), du débit de base, du type d’installation, de la pente.

Le tableau de calcul donne toutes les indications avec notamment le diamètre minimum et la vitesse d’écoulement correspondante ainsi que la sélection automatique des diamètres des canalisations du commerce avec les vitesses d’écoulement réelles.

tableau calcul, dimentionnement reseau evacuation

calcul debits resau evacuation

Le programme SanitEvac permet d’obtenir une plus grande précision de calcul contrairement au tableau du DTU qui indique les charges hydrauliques admissibles maximales selon les diamètres nominaux (DN) alors que le diamètre intérieur réel varie fortement selon le type de canalisation utilisée (PVC, fonte, acier, etc.).

Le DTU indique les débits admissibles ainsi que les vitesses d’écoulement tout au plus en fonction du diamètre nominal (DN) de la canalisation et de la pente (1 à 5 cm), voir les tableaux suivants :

  • Tableau 8 pour les collecteurs séparatifs EU/EV (taux de remplissage de 50%),
  • Tableau 9 pour les collecteurs unitaires EU+EV (taux de remplissage de 70%).

Tableau 8

debits admissibles, vitesse ecoulement evacuation remplissage 5_10eme

Tableau 9

debits admissibles, vitesse ecoulement EU_EV_EP remplissage 7_10eme

Le diamètre du collecteur est au minimum celui de la descente et sans réduction dans le sens de l’écoulement.

La pente minimale des collecteurs est de 1 %.



Evacuation des eaux pluviales dans les bâtiments

Débit de base des eaux pluviales (EP)

Le dimensionnement des installations est effectué en tenant compte des intensités pluviométriques minimales suivantes :

  • pour la France européenne, la valeur à considérer est de  0,05 l/m2/s soit 3 l/m2/min (surface en plan),
  • pour les DOM, la valeur à considérer est de 0,075 l/m2/s soit 4,5 l/m2/min (surface en plan),

Cette valeur est reprise par le DTU 43-1 (étanchéité).

Entrées et descentes d’eaux pluviales pour toitures avec revêtement d’étanchéité (NF DTU série 43)

  • EEP - Entrée d’eaux pluviales
  • DEP - Descente d’eau pluviale (DEP)
EEP tronconique

Dans le cas de toitures inaccessibles sur élément porteur en maçonnerie conforme au NF DTU 20.12, dont les DEP collectent une surface inférieure ou égale à 287 m2, la valeur des sections minimales des DEP est donnée dans le Tableau 6.

evacuations toitures inaccessibles

Surfaces collectées par EEP et DEP

Le dimensionnement des DEP est effectué en fonction de :

  • de la surface collectée par EEP ;
  • de la forme et des dimensions de EEP (cylindrique ou tronconique) ;

La section retenue est de :

  • 1 cm2 de section de moignon ou DEP évacue 1 m2 de surface en plan.
  • 0,70 cm2 de section de moignon ou DEP évacue 1 m2 de surface en plan.

Pour les EEP ou DEP de diamètre supérieur à 15 cm, on peut négliger l’épaisseur des matériaux constitutifs s’ils n’excèdent pas 2,5 mm.

Les NF DTU de la série 43 imposent dans certains cas une minoration de la surface collectée par EEP, traduite par cette notion de « diamètre majoré ».

Le débit d'évacuation maximum d'une descente de section non circulaire (a x b) peut être considéré comme égal au débit maximum d'une descente circulaire de section équivalente de diamètre d = 2 a x b/(a+b).

Pour les DEP de section carrée ou rectangulaire, les valeurs de surface collectée indiquées dans le Tableau 7 doivent être minorées de 10 %.

Trop-pleins

Les trop-pleins sont nécessaires dans le cas des chéneaux contre mur ou entre deux versants.

Dans ces cas, la section d’écoulement des orifices de trop-pleins, est au moins égale à celle de la descente concernée.

Tuyaux de descente

Pour éviter les risques d'obstruction, le diamètre intérieur minimal des tuyaux de descente est fixé à 80 mm pour les toitures-terrasses avec revêtement d'étanchéité (60 mm pour les balcons et loggias)

Les diamètres des tuyaux de descente seront déterminés d'après les indications des tableaux suivants en fonction de la surface en plan de la toiture ou partie de toiture desservie.

Lorsqu'une descente est munie d'un contre-coude incliné de 10° au minimum (180 mm/m à l'horizontale),(Figure ci-dessous). Le désaxement est ignoré pour le calcul du débit. Dans l’autre cas le débit d'évacuation doit être calculé comme celui d'un collecteur horizontal et enterré ayant un taux de remplissage ne dépassant pas 70 %.

evacuation contre coude

Type de contre coude

Lors du regroupement de descentes, le diamètre du tuyau commun doit être calculé en additionnant les débits de chaque descente.

Les DTU 43.3 et 43.4 imposent un nombre minimal de descentes d'évacuation des eaux pluviales.

Cette exigence résulte du maintien de la stabilité des ouvrages en cas d'engorgement des descentes.

Dimensionnement des chutes EP

Une feuille de calcul complémentaire permet de dimensionner les chutes d'eaux pluviales.

Le dimensionnement des chutes d'eaux pluviales s'effectue généralement sur un débit de base de 3 l/min.m² (0,05 l/s.m²). Le programme peut effectuer les calculs avec un débit de base autre que les 0,05 l/s.m2

calcul, dimensionnement chutes, descentes eaux pluviales

Les chutes d'eaux pluviales sont déterminées en fonction de :

  • la surface de recueillement des eaux de pluie (plan horizontal)
  • la sélection des canalisations normalisées dans le commerce (Réseau en PVC, fonte, acier, cuivre)
  • du type de moignon (moignon conique ou cylindrique)
  • du débit de base

Dimensionnement des collecteurs d’eaux pluviales (EP)

Collecteurs

Les collecteurs des évacuations des appareils sanitaires sont dimensionnés selon la formule de Prandtl-Colebrook en fonction du diamètre intérieur et de la pente avec un coefficient de rugosité Kb de 1 mm un degré de remplissage de 70 % (h/d) et une viscosité de 0,00000131 m2/s.

Le diamètre du collecteur est au minimum celui de la descente et sans réduction dans le sens de l’écoulement.

La pente minimale des collecteurs est de 1 %.

Le présent texte ne s'applique pas aux ouvrages publics et par convention, ne traite que les installations jusqu'à 0,50 m du nu du mur extérieur.

Les vitesses découlement dans les réseaux d'évacuation horizontaux doivent si possible pas être :.

  • inférieures à 0,6 m/s (risque de dépôt ou d'engorgement)
  • supérieures à 3 m/s (risque de dégradation des joints ou d'érosion)
Dimensionnement des collecteurs des évacuations d’eaux pluviales

La feuille de calcul du programme SanitEvac permet de dimensionner automatiquement les réseaux d’évacuations EP avec remplissage à 7/10ème) voire avec un réseau entièrrement rempli.

Les calculs se font instantanément en fonction de la sélection du type de canalisation (PVC, Fonte, etc.), du débit de base, du type d’installation, de la pente.

Le tableau de calcul donne toutes les indications avec notamment le diamètre minimum et la vitesse d’écoulement correspondante ainsi la sélection automatique des diamètres des canalisations du commerce avec les vitesses d’écoulement réelles.

calcul, dimensionnement resaux eaux pluviales remplissage 7_10eme

Le programme SanitEvac permet d’obtenir une plus grande précision de calcul contrairement au tableau du DTU qui indique les débits admissibles tout au plus selon les diamètres nominaux (DN) alors que le diamètre intérieur réel varie fortement selon le type de canalisation utilisée (PVC, fonte, acier, etc.), voir le tableau suivant :

debits, vitesses admissibles evacuations eaux pluviales

Ce tableau indique les débits admissibles ainsi que les vitesses d’écoulement selon le diamètre  DN selon la pente du collecteur.





Modules complémentaires

Module tables des canalisations

L'affichage et l'imputation éventuelle des types de réseaux se font par l'intermédiaire d'un module spécifique.

liste canalisations evacuations

Les types de canalisations intégrées dans le programme Evacuation pour le calcul des pertes de charge, sont :

  • Tube acier - Diamètre 1/2" à 30" - 50 à 750 mm
  • Tube cuivre (usage courant) - Diamètre DN30 à DN 267
  • Tube PVC - Diamètre DN 25à DN 1400
  • Tube fonte ductile - Diamètre DN 80 à DN 2000

Soit l'équivalent de d’une centaine de tubes indexés dans le programme.

Module de calcul du moteur de pompe de relevage

Voir thématique : Calcul moteur de pompe

calcul moteur pompe relevage

Pour un débit d'eau de 200 m3/h et une perte de charge de 1 bar, l'énergie utile absorbée sur l'arbre moteur est de 10,28 kW.

La puissance nominale du moteur doit être supérieure ou égale à cette valeur. Les puissances moteurs sont normalisées.

Le dimensionnement de l'installation électrique sera effectué avec :

  • une puissance nominale motrice de 11 kW.
  • une puissance électrique disponible de 15,148 kVA (puissance apparente) en Tri 400 V + terre
  • un câble d'alimentation déterminé sur la base d'un courant électrique de 21,87 A.

Dans le cas présent le moteur ne fonctionnera pas à pleine charge, il fonctionnera à 93,54 % de sa puissance nominale.

La consommation réelle d'énergie électrique sera de 14,17 KVA (Kilo Volt Ampère par heure). C'est cette valeur qui sera utilisée si l'on veut effectuer un bilan annuel de consommation d'énergie électrique.

Cela est bien entendu qu'une évaluation (les rendements des pompes varient selon les fabricants), mais ces données seront très utiles lors d'un avant-projet ou d'une estimation de prix.

Dernière mise à jour :



Copyright © 2003-2014 - ThermExcel - All Rights Reserved
